Rakitan Kabel POF HFBR-4501Z ke HFBR-4511Z

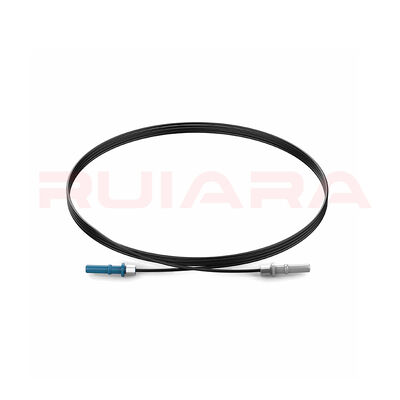

Rakitan Kabel POF HFBR-4501Z hingga HFBR-4511Z ini adalah rakitan serat optik plastik industri simplex yang sudah jadi untuk koneksi sinyal optik jarak pendek dalam ekosistem Broadcom/Avago Versatile Link. Ini menggabungkan POF Mitsubishi Chemical sekitar 1,0 mm dengan konektor sisi transmisi abu-abu, konektor sisi penerima biru, konstruksi kabel pelindung, terminasi crimp, dan penyelesaian ujung yang terkontrol.

Kami memproduksi struktur kabel berjaket dan menyelesaikan terminasi konektor di internal. Rakitan standar 2,2 mm, konstruksi yang diperkuat 4–6 mm, panjang khusus, konektor Broadcom asli, dan opsi konektor yang kompatibel dengan antarmuka dapat dikonfigurasi sesuai dengan persyaratan peralatan, lingkungan, dan proyek.

HFBR-4501Z dan HFBR-4511Z adalah nomor komponen konektor, bukan nomor komponen kabel lengkap. Produk jadi yang disediakan di sini mencakup serat optik, struktur kabel pelindung, cincin crimp, konektor, ujung serat yang diproses, dan inspeksi yang disepakati.

HFBR-4501Z dan HFBR-4511Z memiliki antarmuka mekanis dasar dan persyaratan ukuran serat yang sama:

• HFBR-4501Z berwarna abu-abu dan biasanya digunakan untuk mengidentifikasi sisi pemancar.

• HFBR-4511Z berwarna biru dan biasanya digunakan untuk mengidentifikasi sisi penerima.

• Perbedaan warna mendukung pemasangan dan identifikasi port; itu tidak menunjukkan kinerja optik yang berbeda.

• “Simplex” berarti satu serat dan satu saluran. Itu tidak berarti serat mode tunggal.

• Ini adalah konektor POF non-latching yang ditahan oleh struktur snap-in atau gesekan dari port Versatile Link yang kompatibel.

• Permukaan ujung serat plastik yang dipoles bukanlah antarmuka APC.

Akhiran “Z” lengkap harus dipertahankan saat mengidentifikasi konektor versi RoHS saat ini. Dokumen historis mungkin menggunakan HFBR-4501 atau HFBR-4511 tanpa akhiran dan mungkin merujuk pada HP atau Avago alih-alih Broadcom.

Untuk proyek yang memerlukan konektor asli, kami dapat mengatur perakitan dengan komponen Broadcom HFBR-4501Z dan HFBR-4511Z yang dapat dilacak dan mengonfirmasi produsen dan MPN lengkap dalam BOM.

Untuk proyek yang dikontrol biaya atau sumber alternatif, konektor yang kompatibel dengan antarmuka HFBR juga dapat dievaluasi. Komponen yang kompatibel diidentifikasi sesuai dengan sumber sebenarnya dan tidak direpresentasikan sebagai komponen yang diproduksi oleh Broadcom. Kecocokan mekanis, penahanan, dan kinerja optik dapat dimasukkan dalam rencana validasi sampel.

Nilai berikut menjelaskan antarmuka konektor standar dan kondisi terminasi 2,2 mm yang ditentukan. Nilai-nilai ini berguna untuk tinjauan desain tetapi tidak secara otomatis menjadi nilai yang dijamin untuk setiap rakitan jadi khusus.

Penahanan port, gaya tarik konektor ke kabel, dan gaya penyisipan adalah pengukuran yang berbeda. Untuk rakitan berjaket atau diperkuat khusus, nilai penerimaan yang diperlukan harus ditentukan dan diverifikasi pada konstruksi jadi.

Area crimp standar HFBR-4501Z/4511Z dirancang untuk bagian kabel sekitar 2,2 mm. Kabel POF standar 2,2 mm oleh karena itu dapat masuk ke cincin crimp secara langsung setelah pengupasan yang terkontrol dan persiapan serat.

Jaket luar 4–6 mm tidak dapat dimasukkan langsung ke dalam cincin crimp standar. Rakitan yang diperkuat memerlukan transisi yang mempertahankan kabel bagian dalam sekitar 2,2 mm di sisi konektor sambil mentransfer beban tarik dan lentur ke struktur luar yang lebih besar.

Untuk konstruksi berdiameter besar, tinjauan desain menentukan panjang pengupasan jaket luar, panjang kabel bagian dalam yang terbuka, penahan penguatan, geometri heat-shrink atau boot, persyaratan perekat, dan ruang tikungan minimum. Pemeriksaan optik, tarik, lentur, dan penahanan prototipe direkomendasikan sebelum produksi massal.

Serat optik berisi inti PMMA dan kelongsong optik polimer terfluorinasi. “POF Kosong” berarti tidak ada jaket kabel pelindung yang ditambahkan; itu tidak berarti inti PMMA tidak memiliki kelongsong optik.

Ketika bahan yang dipesan dikonfirmasi sebagai Mitsubishi Chemical SK-140, konstruksi referensinya adalah POF indeks langkah dengan:

• Diameter inti optik tipikal sekitar 980 µm

• Diameter total tipikal, termasuk kelongsong optik, sekitar 1.000 µm

• Apertur numerik sekitar 0,5

• Atenuasi serat kosong maksimum 0,15 dB/m di bawah uji pemotongan 650 nm, 25°C, cahaya kolimasi, 10 m-ke-1 m

• Referensi radius tikungan minimum 25 mm

• Gaya tarik setidaknya 65 N pada perpanjangan 5%

MPN serat lengkap dikonfirmasi dari label bahan, catatan pembelian, atau COA ketika proyek memerlukan dokumentasi khusus SK-140.

Nilai-nilai ini menggambarkan serat atau kabel yang berbeda dalam kondisi pengujian yang berbeda. Nilai-nilai ini tidak dapat dikurangi secara langsung untuk menghitung penalti pelapisan, dan tidak ada di antaranya yang menggantikan pengujian rakitan jadi.

Suhu ekstrusi, tekanan radial, penyusutan material, eksentrisitas, tegangan sisa, lentur, terminasi, dan pemolesan semuanya dapat memengaruhi kinerja optik akhir. Kinerja mekanis juga ditentukan oleh jalur beban lengkap melalui jaket, penguatan, cincin crimp, perekat, dan struktur pelepas regangan.

Terminasi crimp standar 2,2 mm dikontrol di sekitar beberapa dimensi kritis dan titik proses:

1. Lepaskan sekitar 7 mm jaket pelindung.

2. Posisikan cincin crimp sebelum memasukkan serat.

3. Biarkan serat memanjang sekitar 3 mm di luar permukaan konektor.

4. Selesaikan crimp dengan cincin yang diposisikan dengan benar di area crimp.

5. Potong serat yang menonjol sambil menyisakan cukup bahan untuk penggilingan yang terkontrol.

6. Giling permukaan ujung hingga rata dan selesaikan dengan film pemoles halus.

7. Periksa permukaan ujung untuk kerataan, kehalusan, dan kontaminasi.

Langkah pemolesan halus 3 µm dapat meningkatkan kinerja kopling sekitar 2 dB dibandingkan dengan hasil akhir 600 grit saja di bawah kondisi antarmuka yang direferensikan. Terminasi berbantuan perekat, pemolesan yang lebih halus, atau RTV non-korosif dapat dievaluasi untuk proyek yang kokoh atau siklus suhu, tetapi rakitan yang dihasilkan dikualifikasi melalui rencana pengujiannya sendiri.

Kerugian rakitan ujung ke ujung meliputi:

• Atenuasi melalui panjang kabel aktual

• Kerugian dari kedua terminasi konektor

• Kerugian dari adaptor inline atau antarmuka penyambungan tambahan

• Efek lentur, suhu, dan metode referensi yang dipilih

Karena alasan ini, nilai antarmuka konektor atau atenuasi serat mentah tidak dapat disajikan sebagai kerugian rakitan lengkap.

Kerugian penyisipan rakitan POF dapat diukur dengan pengaturan tipe FOTP-171 satu ujung atau pengaturan tipe OFSTP-7/14 dua ujung. Laporan harus mengidentifikasi panjang gelombang, sumber cahaya, kabel referensi, pengaturan adaptor, dan metode referensi.

Normalisasi referensi juga mengubah apa yang disertakan dalam hasil yang dilaporkan:

• Metode A biasanya mempertahankan kerugian penyisipan rakitan lengkap.

• Metode B menghilangkan kerugian koneksi referensi.

• Metode C menghilangkan efek yang diatribusikan ke dua koneksi penyambungan dan serat referensi.

Hasil yang diperoleh dengan metode normalisasi yang berbeda tidak boleh dibandingkan tanpa meninjau pengaturannya.

Tergantung pada proyek, paket kualitas dapat mencakup:

• Konfirmasi BOM dan konfigurasi

• Pengukuran panjang ujung konektor ke ujung konektor

• Inspeksi penampilan, dimensi, dan ujung

• Pengujian kerugian penyisipan ujung ke ujung di bawah metode yang disepakati

• Pengujian penahanan konektor atau tarik kabel

• Verifikasi lentur, suhu, atau lingkungan

• Catatan pengujian individu, dokumen material, dan ketertelusuran batch

Hanya pengujian yang benar-benar dilakukan pada rakitan yang dipesan yang dilaporkan sebagai hasil produk jadi.

HFBR-4501Z dan HFBR-4511Z adalah konektor pasif. Mereka tidak secara independen mendefinisikan kecepatan data atau jarak transmisi maksimum.

Tautan yang dapat digunakan bergantung pada MPN pemancar dan penerima, panjang gelombang optik, atenuasi kabel, panjang rakitan, kerugian konektor dan adaptor, suhu operasi, sensitivitas penerima, margin penuaan, dan margin desain.

Contoh keluarga Versatile Link yang representatif meliputi:

Kombinasi modul khusus lainnya dalam keluarga mencakup tarif hingga sekitar 155 MBd. Ini adalah referensi spesifik modul dan kondisi, bukan peringkat jarak universal untuk rakitan kabel.

Perkiraan panjang maksimum awal dapat dinyatakan sebagai:

Panjang maksimum ≈ (daya pemancar minimum − sensitivitas penerima − kerugian koneksi − margin desain) ÷ atenuasi kabel maksimum

Untuk perhitungan proyek, berikan MPN pemancar dan penerima lengkap, suhu operasi, target panjang, jumlah antarmuka penyambungan, dan margin sistem yang diperlukan.

Rakitan kabel POF Versatile Link simplex ini relevan untuk kontrol jarak pendek dan tautan isolasi sinyal seperti:

• Komunikasi PLC dan komputer industri

• Peralatan kontrol robot dan pabrik

• Akuisisi sensor dan data industri

• Penginderaan tegangan tinggi dan kontrol yang terisolasi secara galvanis

• Kontrol inverter angin dan fotovoltaik

• Tautan kontrol gate-drive IGBT dan SVC

• Perpanjangan jaringan industri

• Koneksi sinyal optik internal peralatan

Kesesuaian peralatan harus dikonfirmasi dari kondisi port, modul, dan tautan aktual. Sebagai contoh peralatan yang didokumentasikan, antarmuka ABB REF542plus SPABUS mengidentifikasi X60 sebagai port transmisi HFBR-4501 abu-abu dan X61 sebagai port penerima HFBR-4511 biru, dengan batas panjang serat plastik 30 m dalam manual peralatan tersebut. Ini memberikan referensi identifikasi yang berguna tetapi tidak menyiratkan persetujuan untuk setiap model ABB atau revisi peralatan.

Komponen-komponen ini dapat dievaluasi ketika proyek memerlukan pengunci, saluran dupleks, pemasangan tanpa crimp, feed-through panel, atau pasokan aksesori terkait. Ini adalah konfigurasi terpisah daripada pengganti otomatis untuk rakitan HFBR-4501Z/4511Z.

Sebagai produsen rakitan kabel POF industri kustom, kami dapat mendukung konfigurasi standar, rakitan semi-kustom, dan proyek OEM berdasarkan gambar atau sampel.

Jalur proyek tipikal meliputi:

1. Tinjau kabel yang ada, port peralatan, gambar, sampel, atau nomor komponen.

2. Konfirmasikan tingkat POF, sumber konektor, dan konfigurasi saluran simplex.

3. Tinjau diameter kabel, bahan jaket, penguatan, dan transisi konektor untuk kemudahan manufaktur.

4. Produksi prototipe atau artikel pertama.

5. Verifikasi persyaratan optik, dimensi, dan mekanis yang disepakati.

6. Pindah dari produksi percontohan ke produksi batch berulang dengan inspeksi dan ketertelusuran.

Opsi proyek yang tersedia meliputi warna jaket kustom dan pencetakan, nomor komponen pelanggan, label individu, penutup debu, kemasan antistatis, konfigurasi material RoHS, konstruksi kabel berperingkat UL, opsi kabel bebas halogen, dan dokumentasi material pendukung.

Menggunakan kabel berperingkat UL atau konektor UL94 V-0 tidak dengan sendirinya berarti bahwa rakitan kustom lengkap memiliki sertifikasi UL independen. Kepatuhan dinyatakan sesuai dengan komponen, material, dan dokumentasi produk jadi aktual yang termasuk dalam BOM yang disetujui.

Kirim panjang, kuantitas, dan preferensi konektor asli atau kompatibel yang dibutuhkan untuk memulai tinjauan konfigurasi. Jika spesifikasi belum lengkap, kirim model peralatan, foto kabel yang ada, gambar, atau informasi sampel, dan kami dapat memulai dari sana.
