Rakitan kabel POF HFBR-4501 HFBR-4511

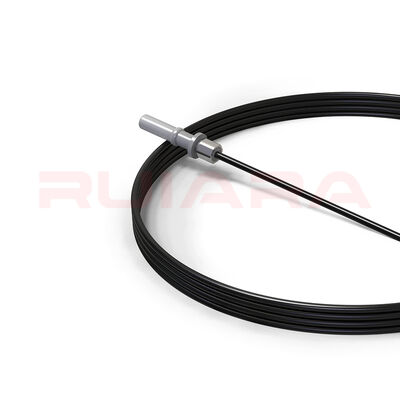

Rakitan kabel serat optik plastik simplex yang sudah jadi untuk kontrol industri, komunikasi sistem daya, interkoneksi peralatan, dan antarmuka optik tipe Broadcom/Avago Versatile Link.Serat optik plastik PMMA 1,0 mm, selubung PE hitam 2,2 mm

, konektor bergaya HFBR-4501 abu-abu di satu ujung, dan konektor bergaya HFBR-4511 biru di ujung lainnya. Kami memproduksi rakitan jadi melalui pelapisan kabel, pemotongan, terminasi konektor, pengikatan cincin logam, penyelesaian ujung serat, dan perakitan akhir.Ini adalah rakitan kabel POF saluran tunggal pasif. Ini tidak menentukan kecepatan data sistem atau jarak komunikasi maksimum dengan sendirinya; itu tergantung pada tautan pemancar–serat–penerima yang lengkap.Hubungan Antarmuka HFBR-4501 dan HFBR-4511HFBR-4501 dan HFBR-4511 termasuk dalam keluarga konektor Broadcom/Avago Versatile Link

. Dalam sistem simplex standar, sisi HFBR-4501 berwarna abu-abu dan sisi HFBR-4511 berwarna biru.Kedua konektor menggunakan antarmuka mekanis dasar yang sama. Perbedaan warna terutama digunakan untuk mengidentifikasi sisi pemancar dan penerima tautan optik. Ini tidak berarti serat optik plastik itu sendiri bersifat directional.Broadcom saat ini menggunakan nomor suku cadang formal HFBR-4501Z

, sementara HFBR-4501 dan HFBR-4511 tetap umum dalam manual peralatan, dokumentasi lama, dan pencarian pasar. Rakitan kabel jadi kami menggunakan bentuk antarmuka yang sesuai, tetapi tidak boleh dikacaukan dengan rakitan kabel asli Broadcom.Posisi tautan tipikal:Optik Tx → HFBR-4501 abu-abu → kabel POF → HFBR-4511 biru → Optik Rx

Manufaktur Kabel Jadi, Bukan Penjualan Kembali KonektorProduk yang dipasok di sini adalah rakitan kabel yang sudah selesai daripada sepasang konektor yang dipasang pada kabel jadi yang dibeli.Cakupan manufaktur kami meliputi:

Pelapisan kabel POF dan konstruksi kabelPemotongan dan kontrol panjangPerakitan konektor HFBRPemasangan cincin pengikat logamPerakitan boot dan penutup debu opsional

Pemotongan dan penyelesaian ujung serat

Panjang Standar dan Panjang Kabel Kustom

Gambar produk yang ada mencakup rakitan 1 m, 2 m, dan 3 m dengan toleransi panjang yang ditentukan dan persyaratan kehilangan rakitan lengkap.

• Panjang lain dapat diproduksi untuk persyaratan proyek. Untuk panjang kustom, rakitan harus didefinisikan lebih dari nilai meter nominal. Toleransi panjang, definisi ujung ke ujung, konstruksi kabel, dan persyaratan kehilangan optik rakitan jadi yang berlaku harus dikonfirmasi bersama.

• Pasar yang lebih luas untuk rakitan HFBR-4501 / HFBR-4511 mencakup kabel patch pendek dan panjang yang mencapai puluhan meter, sehingga permintaan panjang kustom umum dalam kategori produk ini. Namun, panjang praktis untuk sistem tertentu juga harus sesuai dengan anggaran optik pemancar, penerima, panjang gelombang, redaman serat, kehilangan konektor, suhu, dan kecepatan data yang diperlukan.

• Kehilangan Optik Harus Dibaca pada Tingkat Produk yang Benar

• Spesifikasi POF sering menggunakan beberapa nilai kehilangan yang berbeda yang tidak boleh dicampur.

• Kehilangan transmisi serat telanjang, redaman kabel berlapis, kehilangan kopling konektor atau adaptor, dan kehilangan penyisipan rakitan kabel lengkap menggambarkan objek yang berbeda.

• Misalnya, serat POF telanjang seri Mitsubishi SK, kabel serat POF berlapis Mitsubishi, kabel serat POF Broadcom, adaptor pasangan HFBR, dan rakitan jadi 1 m / 2 m / 3 m kami semuanya menggunakan definisi kehilangan dan kondisi pengujian yang berbeda.

• Untuk pembelian dan pencocokan sistem, nilai yang paling relevan adalah spesifikasi yang berlaku untuk rakitan jadi yang dipasok

, bukan nilai serat telanjang atau kabel pihak ketiga yang disalin ke spesifikasi rakitan kabel.

Panduan pemasangan kabel lompat HFBR POF kami menentukan:

Radius lentur kabel minimum: 22 mm

Gaya tarik sementara selama pemasangan: ≤50 N

Jaga agar ujung muka optik bebas dari debu, minyak, goresan, dan kontaminasi

Hindari lenturan berlebihan, puntiran berulang, simpul, dan pelepasan paksa

Konfirmasikan kompatibilitas sebelum mengekspos kabel ke pembersih, minyak, pelarut, perekat, pemlastis, atau bahan kimia lainnya

Kondisi ini berlaku untuk kabel lompat HFBR jadi dan tidak boleh diganti dengan nilai lentur atau tarik yang diambil dari spesifikasi serat telanjang atau kabel pihak ketiga yang tidak terkait.Konstruksi Kabel untuk Lingkungan IndustriKonstruksi standar yang didokumentasikan adalah kabel berlapis PE hitam 2,2 mm

Tergantung pada proyek, rakitan dapat dikembangkan berdasarkan persyaratan seperti:

• Konstruksi selubung tahan api atau bebas halogenKetahanan kimia atau minyak yang ditingkatkan

• Pereda tegangan tambahanStruktur kabel yang diperkuat atau tugas berat

• Bahan selubung alternatifPerlindungan mekanis tambahan

• Pengaturan boot dan penutup debu yang berbeda

• Suhu yang diperlukan, kinerja api, ketahanan kimia, dan kekuatan mekanis harus diperlakukan sebagai kombinasi dari tingkat serat, bahan selubung, konektor, struktur kabel, dan validasi rakitan jadi

• .

Karena itu, kami tidak secara otomatis mentransfer peringkat suhu, UL, api, atau mekanis pihak ketiga dari kabel atau konektor ke rakitan lengkap.

Antarmuka HFBR-4501 / HFBR-4511 digunakan dalam tautan optik industri di mana isolasi listrik, kekebalan terhadap interferensi listrik, dan interkoneksi serat jarak pendek yang sederhana diperlukan.Aplikasi yang relevan meliputi:Otomatisasi pabrik

Sistem kontrol industri dan fieldbus

• Kontrol elektronika daya

• Isolasi galvanik tegangan tinggi

• Komunikasi perlindungan dan kontrol gardu induk

• Interkoneksi peralatan industri

• Tautan optik board-to-board dan rack-to-rack

• Dokumentasi ABB memberikan contoh konkret: unit perlindungan dan kontrol REF542plus mengidentifikasi antarmuka optik TX abu-abu HFBR-4501

• dan antarmuka optik RX biru HFBR-4511

untuk komunikasi serat plastik SPABUS. Dokumentasi ABB SPACOM / SPA juga menunjukkan konektor HFBR-4501/4511 yang digunakan dalam tautan komunikasi perlindungan dan kontrol POF.Referensi ini mengkonfirmasi lingkungan aplikasi antarmuka. Kompatibilitas akhir dengan perangkat tertentu harus tetap diperiksa terhadap antarmuka peralatan, panjang yang diperlukan, dan anggaran optik sistem.Inspeksi Standar dan Validasi Spesifik Proyek

Untuk rakitan jadi saat ini, kontrol kualitas dapat diatur di sekitar karakteristik yang ditentukan oleh gambar produk yang berlaku, termasuk:

Panjang dan konfigurasi

Perakitan konektor dan crimp

• Kondisi ujung muka serat

• Kehilangan optik rakitan lengkap di bawah kondisi pengujian yang ditentukan

• Untuk persyaratan OEM atau proyek, validasi tambahan dapat diatur untuk item seperti retensi konektor, kinerja tarik kabel, pemilihan material, persyaratan suhu, kinerja api, atau kondisi lingkungan lainnya.

• Gambar teknis, informasi dimensi, dan panduan pemasangan juga dapat disediakan sesuai dengan konfigurasi produk. Dokumen kepatuhan dan laporan pengujian harus dicocokkan dengan BOM aktual, versi material, dan ruang lingkup proyek daripada diasumsikan dari sertifikasi konektor atau kabel pihak ketiga.

• Untuk rakitan kabel POF HFBR-4501 / HFBR-4511

• , panjang kustom, struktur kabel industri, persyaratan OEM, atau konfigurasi spesifik peralatan, kirimkan kepada kami panjang dan detail aplikasi yang Anda butuhkan

• untuk konfigurasi dan penawaran.
